Erupt Atlas 模型图谱 ​

erupt-atlas 把运行时注册表里的全部 @Erupt 模型和它们之间的关系画成一张图:谁引用了谁、模块之间耦合到什么程度、改一个模型会波及哪些地方。

最低版本要求:2.2.0

图谱不依赖任何额外配置,也不落库——每次打开都从 EruptCoreService 现场重建,因此 erupt-designer 发布的运行时模型、erupt-flow 的表单模型都会自动出现,无需重启。

引入方式 ​

xml
<dependency>
  <groupId>xyz.erupt</groupId>
  <artifactId>erupt-atlas</artifactId>
  <version>${erupt.version}</version>
</dependency>

模块依赖 erupt-upms、erupt-tpl 与 erupt-data-jpa(均为 provided,常规项目已具备)。引入后自动装配生效,菜单中出现 模型图谱 根菜单(图标 fa fa-diagram-project),下含 模型关系图 与 Erupt 类注册表 两个入口。

界面预览 ​

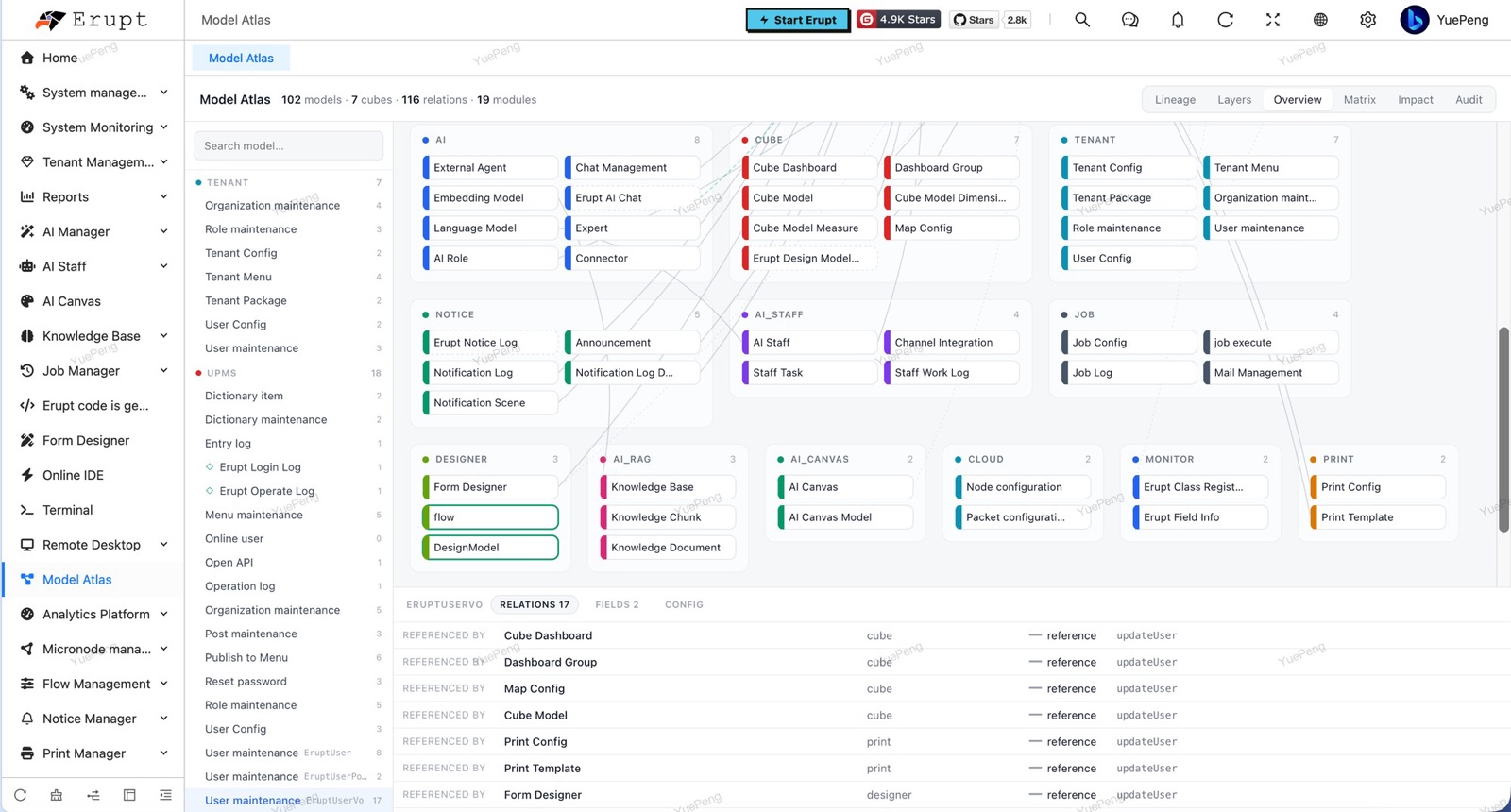

总览:按模块分组铺开全部模型,顶部给出「模型数 · Cube 数 · 关系数 · 模块数」,选中某个模型后,底部面板按 RELATIONS / FIELDS / CONFIG 列出它被谁引用、引用了谁。

模型图谱 · 总览

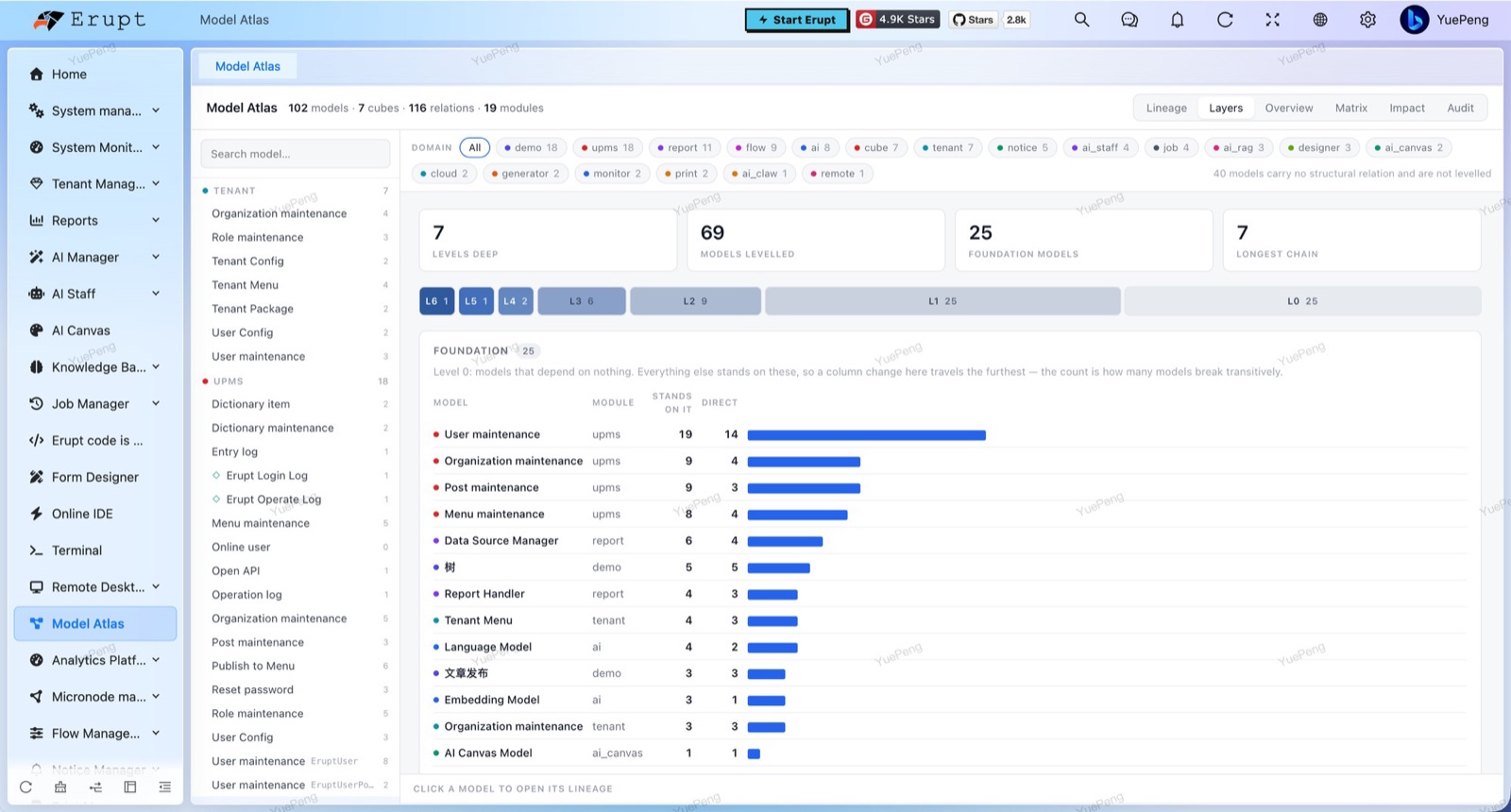

层级:依赖深度报表——整个系统站在哪些「地基模型」之上,深度又来自哪几条链。

模型图谱 · 层级

七种视图 ​

自 2.3.0 起,层级、矩阵、权限、体检等表格类视图铺满屏幕宽度,宽屏下不再两侧留白。

视图说明
血缘 Lineage选中一个模型,按 1~5 跳深度追溯:谁引用了它、它又引用了谁
层级 Layers依赖深度报表:层数、已分层模型数、地基模型数、最长依赖链;L0…Ln 逐层展开,地基列表按「有多少模型站在它上面」排序,点击任意模型直接跳到它的血缘
总览 Overview全部模型按模块分组展示,一眼看清系统结构
矩阵 Matrix模块之间的耦合热力图,对角线为模块内部耦合,其余格子为跨模块依赖
权限 Power@Power 声明与菜单树上实际存在的功能按钮对账,见下
影响面 Impact以选中模型为中心,按距离列出改动会波及的模型
体检 Audit图能看出、但图上说不清楚的结构问题,见下

域聚焦 ​

顶部的域(模块)筛选条决定视图的关注范围:可只看某一个模块,也可保持 All 查看全局;未与任何模型产生结构关系的模型会单独标注,不参与分层。模型多、模块多的系统中,这是让图重新变得可读的关键开关。

权限对账 ​

Power 视图把每个模型的声明权限与菜单上的功能按钮并排列出,用于排查「注解开了但按钮没配」或「按钮配了但注解关着」这类不一致:

列含义
模型 / 模块模型名与所属模块
菜单类型该模型在菜单树中的类型(未挂菜单时为空)
已开启权限@Power 中为 true 的项:add、edit、delete、query、detail、export、import、print、copy、cellEdit、ai
菜单按钮菜单树中实际存在的功能权限按钮
powerHandler配置了动态权限处理器时显示其类名

按钮侧依赖 erupt-data-jpa

按钮数据读自菜单表,未引入 erupt-data-jpa 时没有菜单表可读,该列为空,声明侧仍正常展示。

结构体检 ​

Audit 视图汇总四类结构问题:

检查项含义
循环引用 cycles模型之间形成的引用环,通常意味着需要拆分或反转依赖
共享表 sharedTables多个 @Erupt 模型映射到同一张物理表
孤岛模型 orphans没有任何模型引用它,它也不引用任何模型
未发布 unpublished已注册但未挂到任何菜单上的模型

图谱包含哪些节点 ​

节点类型来源
erupt标注了 @Erupt 的模型
cube@EruptCube 语义模型(需引入 erupt-cube)
remote由 erupt-cloud 节点提供的远程模型

边的类型涵盖 reference(引用字段)、tab(子表)、embed(内嵌)、drill(下钻)、operation(行操作)、cubeOf、join、table(共享表)。

使用方追溯 v2.3.0+ ​

图谱只知道字段声明了什么:引用、子表、内嵌都写在模型上,扫一遍注解就能画出来。但另一半关系是用户在运行时绑定的,存在某张配置表里,模型上的任何注解都不会提到——流程绑定了哪个表单、菜单打开了哪张表、看板读了哪个 Cube。

2.3.0 起,各模块通过 EruptUsageProvider(erupt-core,xyz.erupt.core.usage)自己上报这些绑定,图谱反向汇总:打开一个模型,底部面板多出 被谁用(Used by) 标签页,列出所有用到它的配置,改动模型前一眼看清哪些地方需要重新打开。

上报模块上报内容
erupt-flow流程绑定的表单模型、自定义节点的配置模型
erupt-upms以该模型为类型值的菜单
erupt-cube读取该 Cube 的看板
erupt-print挂在该模型上的打印模板
erupt-core@RowOperation 弹出表单所用的模型

模块作者只需声明一个 Spring Bean,实现 EruptUsageProvider 并返回 List<EruptUsage>。EruptUsage 是一个 record:target(被使用的模型名或 Cube 名)、type(ERUPT / CUBE)、usage(用作什么,已翻译)、owner(使用它的那条配置,按其页面上的叫法命名)、route(打开该配置的控制台路由,没有独立页面时为 null):

java
@Component
public class ReportUsageProvider implements EruptUsageProvider {

    @Resource
    private ReportRepository reportRepository;

    @Override
    public List<EruptUsage> usages() {
        List<EruptUsage> usages = new ArrayList<>();
        for (Report report : reportRepository.findAll()) {
            usages.add(new EruptUsage(
                    report.getErupt(),                        // 被使用的模型名
                    I18nTranslate.$translate("Report"),       // 用作什么
                    report.getTitle(),                        // 哪条配置在用
                    EruptUsage.tableRoute(Report.class)       // 打开该配置的路由
            ));
        }
        return usages;
    }
}

图谱每次请求都会询问所有 Provider,因此实现应当轻量;没有内容可报、或依赖的表尚不存在时返回空列表即可,不要抛异常——一个沉默的模块不应拖垮整个页面。

类注册表 v2.2.0 自 erupt-monitor 迁入 ​

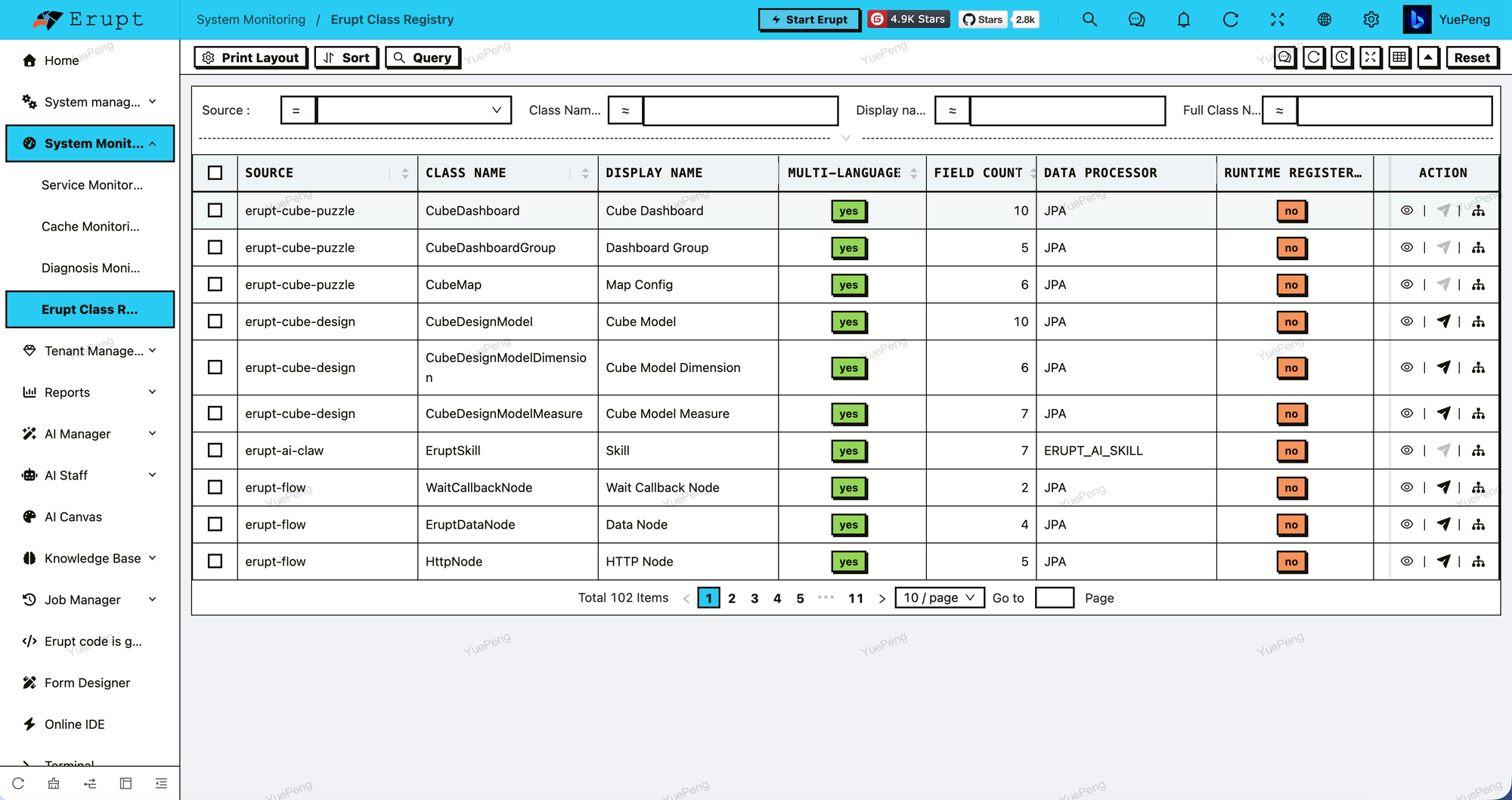

图谱看关系,注册表做查找:Erupt 类注册表 是同一份运行时注册表的表格视图,列出当前进程中所有已加载的 @Erupt 模型,数据直接来自 EruptCoreService,不落库;erupt-designer 发布的运行时模型、erupt-cloud 节点提供的远程模型同样在列。

列表信息:

列说明
来源(Source)模型所属的模块 / jar,可按来源筛选
类名 / 显示名模型类名与 @Erupt(name) 显示名,支持模糊搜索
多语言是否标注了 @EruptI18n
字段数模型中 @EruptField 字段数量
数据处理器模型使用的数据源处理器(JPA、MongoDB、JDBC 等)
运行时注册是否为运行时动态注册的模型
已发布该模型是否已发布为菜单

行操作:

  • 在图谱中查看:跳转到模型关系图并定位到该模型,字段下钻页里的每一行同样带有此入口
  • 字段(下钻):查看该模型的全部 @EruptField 明细——字段名、标题、类型、编辑组件、是否必填 / 可搜索
  • 发布到菜单:未发布的模型可直接发布为 TABLE 类型菜单,自动生成全套功能按钮权限并刷新菜单缓存
  • 模型 JSON:查看详情时展示类级注解解析后的完整 JSON 结构

从 2.1.x 升级

注册表原属 erupt-monitor 的「系统监控」菜单,旧菜单行不会自动搬家,处理方式见升级指南。

接口与权限 ​

接口说明
GET /erupt-api/erupt-atlas/view返回图谱快照(节点、边、审计结果)
GET /erupt-api/erupt-atlas/power权限对账数据
GET /erupt-api/erupt-atlas/detail/{erupt}打开某个模型时按需拉取它的字段明细

上述接口均以 @EruptMenuAuth("erupt-atlas.html") 校验菜单权限,在角色管理中把 模型关系图 菜单授予对应角色即可控制访问范围;类注册表是普通的 @Erupt 表格菜单,按常规菜单授权。

关系图支持 ?erupt=<模型名> 参数直接定位到某个模型,注册表的「在图谱中查看」正是通过它跳转。

图谱中的模型名称与界面文案跟随控制台当前语言:标注了 @EruptI18n 的模型走 I18nTranslate 翻译,未标注的保留注解原文。

TIP

字段明细按需加载,而非随图谱一次性下发——整个注册表的字段清单往往比图本身大一个数量级。
